AI 构建测试流程

装好 atecloud-flow-edit 技能后，AI 就能直接操作 ATECLOUD 的流程画布。本页以一次真实的「功放频率扫描测试」为例，完整演示从空白画布到可用测试流程的全过程——你只需要用自然语言描述需求，画图、连线、排版都交给 AI。

流程总览

工程师                      AI（WorkBuddy）                ATECLOUD
  │                             │                            │
  │ ① 建项目、绑定仪器 ──────────────────────────────────────► │
  │ ② 打开流程编辑页 ─────────────────────────────────────────► │
  │ ③ 用自然语言描述需求 ──────► │                            │
  │                             │ ④ 附着会话、读取知识 ──────► │
  │                             │ ⑤ 生成流程图、自检排版 ────► │
  │ ⑥ 人工审核节点配置 ◄──────── │                            │
  │ ⑦ 保存流程 ◄─────────────── │  实时同步到画布              │

步骤 1：创建项目并绑定仪器

在 ATECLOUD「项目维护」中新建项目，填写项目名称（如「功放调试」），然后添加测试仪器——这是 AI 后续生成流程的物料基础。

本例绑定了两台仪器：

仪器型号	类型	厂商	用途
M9502A	示波器	是德科技	采集输出信号、读取 VPP
M9503A-S	示波器	优利德	采集输出信号

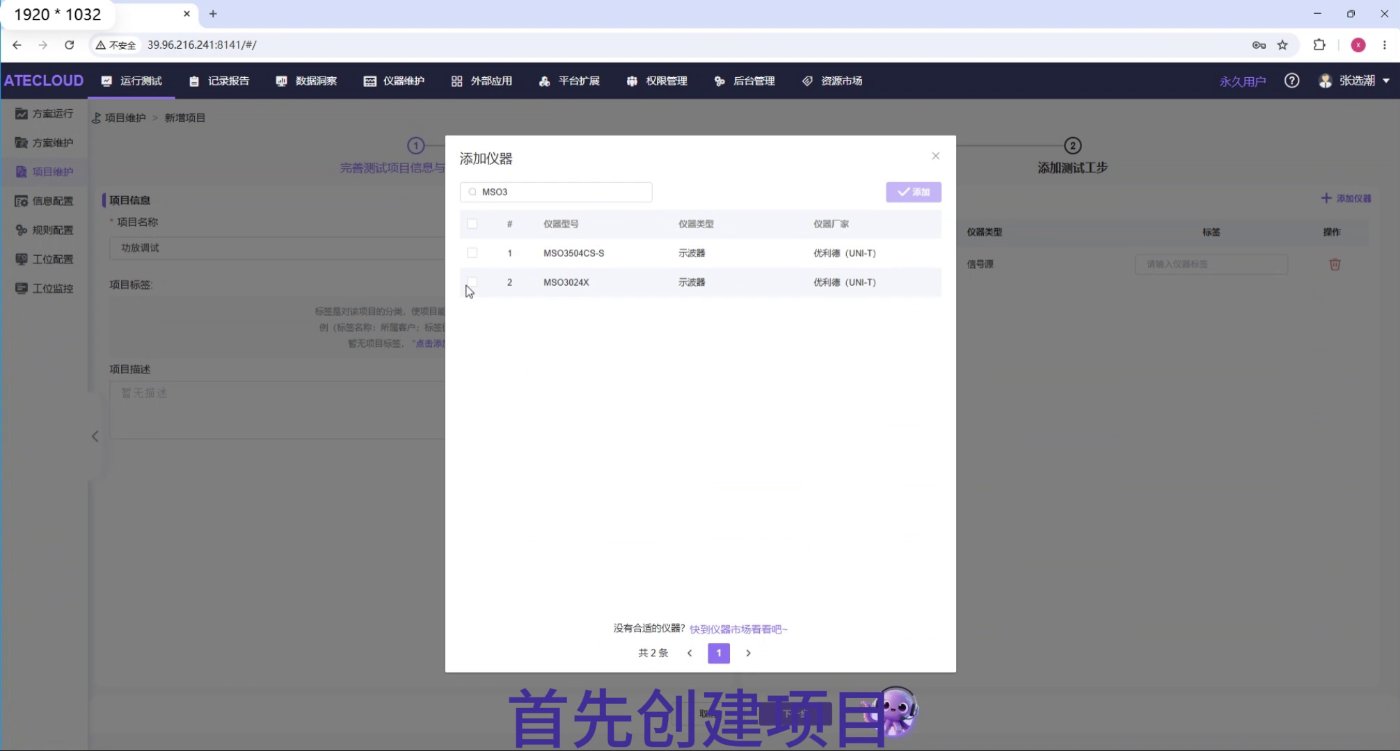

创建项目并添加仪器

为什么要先绑仪器

AI 生成流程时通过 list_project_instruments 读取项目当前仪器，节点按实际仪器型号实例化。仪器不对，流程就是空中楼阁。

步骤 2：进入流程编辑页面

保存项目后进入流程编辑页（画布），此时只有「开始」节点。保持这个页面打开——AI 需要附着这个编辑会话才能实时同步图状态。

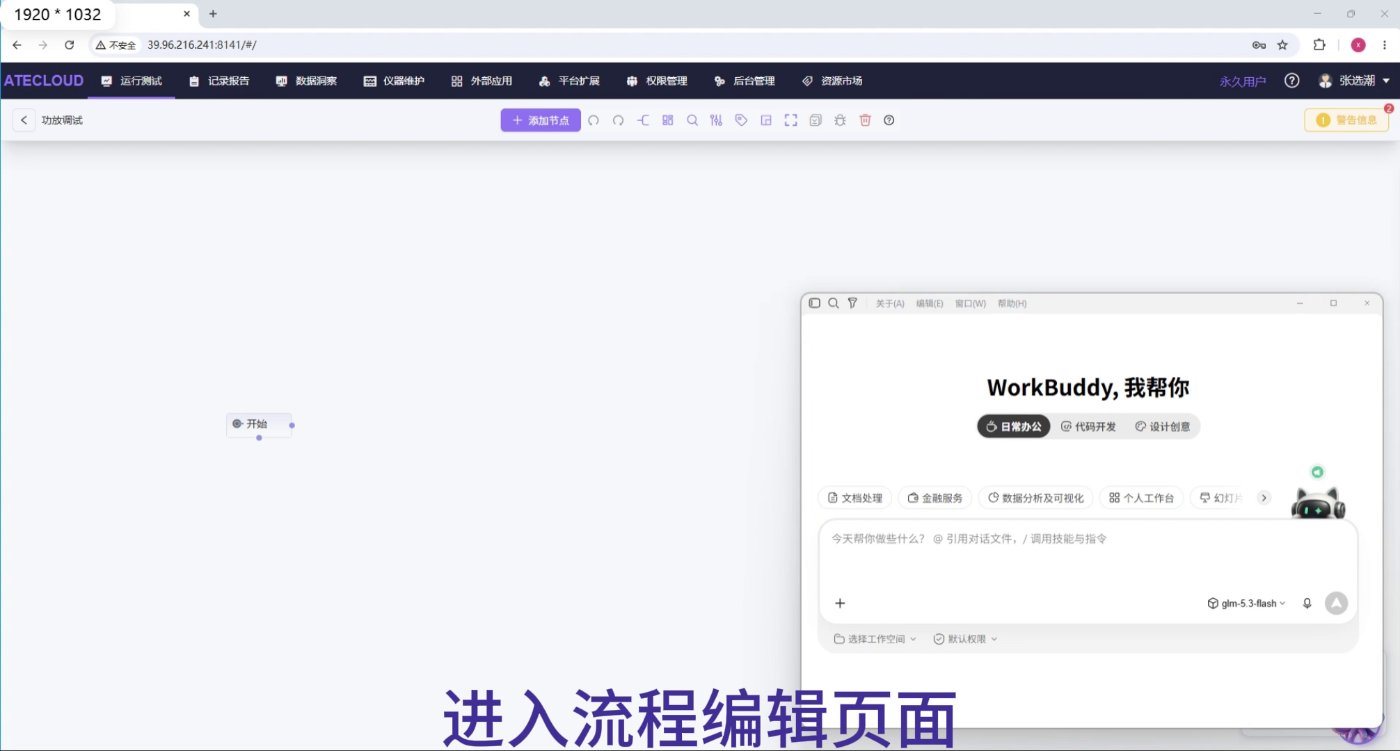

进入流程编辑页面

步骤 3：在 WorkBuddy 中描述需求

打开 WorkBuddy，用自然语言描述测试需求。描述得越具体，生成质量越高——本例的输入：

我有一台功放大器，在输入交流电压频率最高的时候会出现跳波的情况。我希望构建一个测试流程能够测试 this 波器监测出的信号峰值，峰峰值范围要求在 2.76v 的 ±5% 范围内。如果超出了这个范围就跳转节 Signal 源的幅值。现在我们在 atecloud 中创建一个测试，测试过程中信号源输出频率从 100kHz 步进到 1MHz，步进为 100kHz，每个频率采样 3s。

要点：

测试对象与现象：功放、高频时输出异常
判定标准：峰峰值 2.76V ±5%（即 2.622V ~ 2.898V）
激励方式：信号源 100kHz → 1MHz，步进 100kHz，每频点采样 3 秒
失败动作：超差时调整信号源幅值

步骤 4：AI 生成测试流程

WorkBuddy 自动识别意图并调用 atecloud-flow-edit 技能，工作链路：

附着会话 list_editor_sessions —— 确认你已打开的流程编辑页
读取知识库 get_knowledge_index —— 获取"该怎么测"的方法论
实例化仪器节点 materialize_instrument_node —— 按绑定仪器生成激励/采集节点

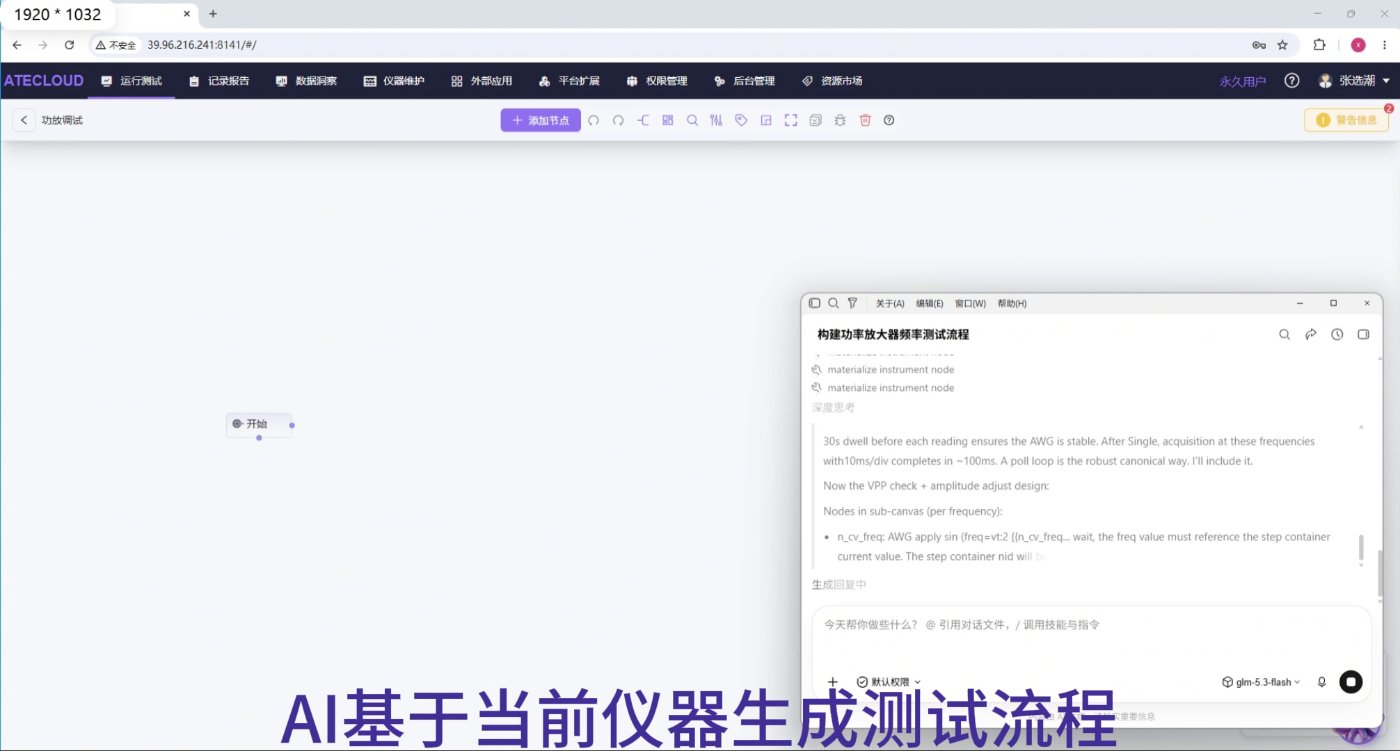

AI 基于当前仪器实例化节点

AI 不是简单堆节点，还会做工程决策，例如：每次读数前加 Wait 等待确保信号源稳定；用轮询（Poll loop）采集，保证 10ms 分辨率下每个频点的采集能在 1 秒内完成；VPP 读取 + 幅值调整形成闭环，超差时自动修正。

步骤 5：AI 排版自检

节点生成后，AI 自动执行 layout_flow 排版 + review_flow 规范审查，处理连线跨画布、循环体分组等布局问题，并核对仪器声明与节点型号的一致性，直到校验通过（ok:true, issues:[]）。

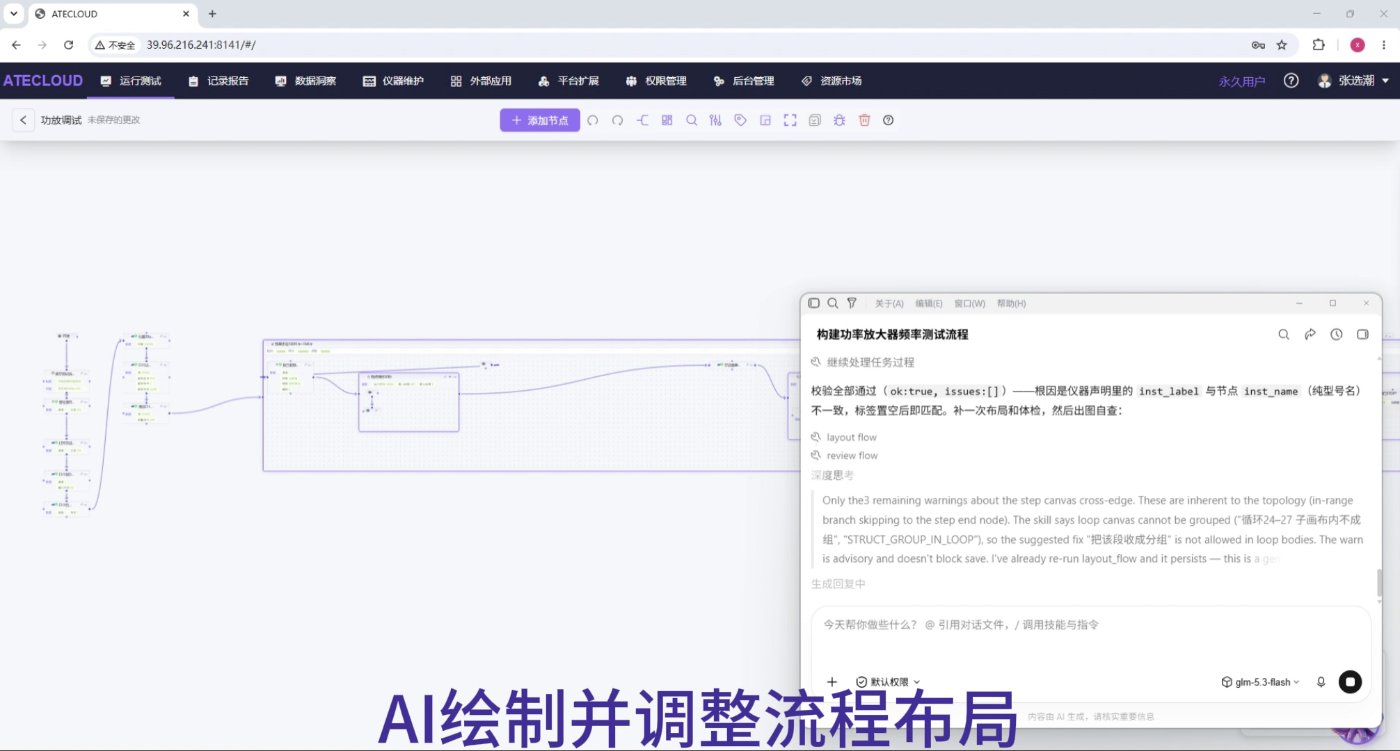

AI 绘制并调整流程布局

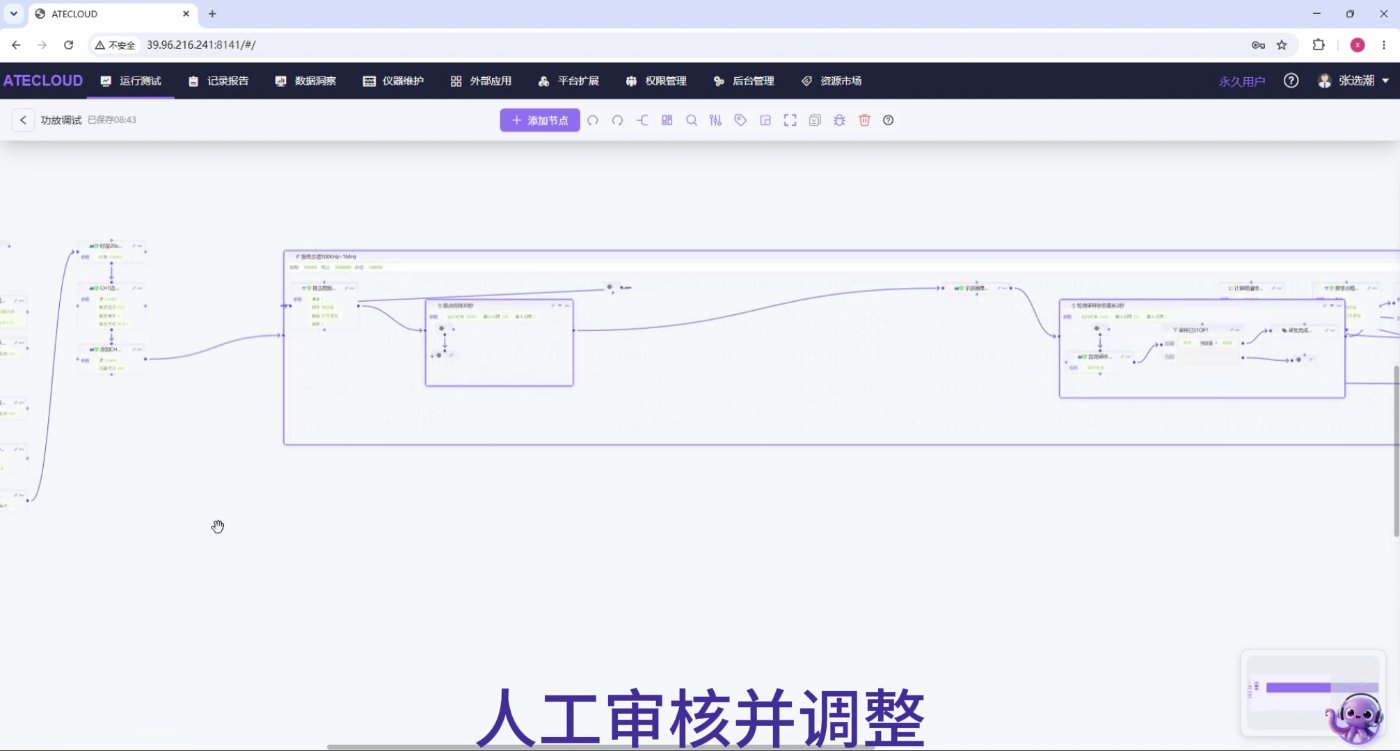

AI 生成的完整流程

生成的流程包含：信号源输出配置、频率扫描循环（100kHz→1MHz 步进 100kHz）、每频点 3 秒采样、VPP 读取与超差判断、信号源幅值修正、结果记录与停止判断。

步骤 6：人工审核并调整

AI 生成后必须人工审核。点击画布中的节点检查「节点配置」面板：通道、量程、判定阈值、提示信息等参数是否符合测试工艺要求，发现不合理处直接修改。

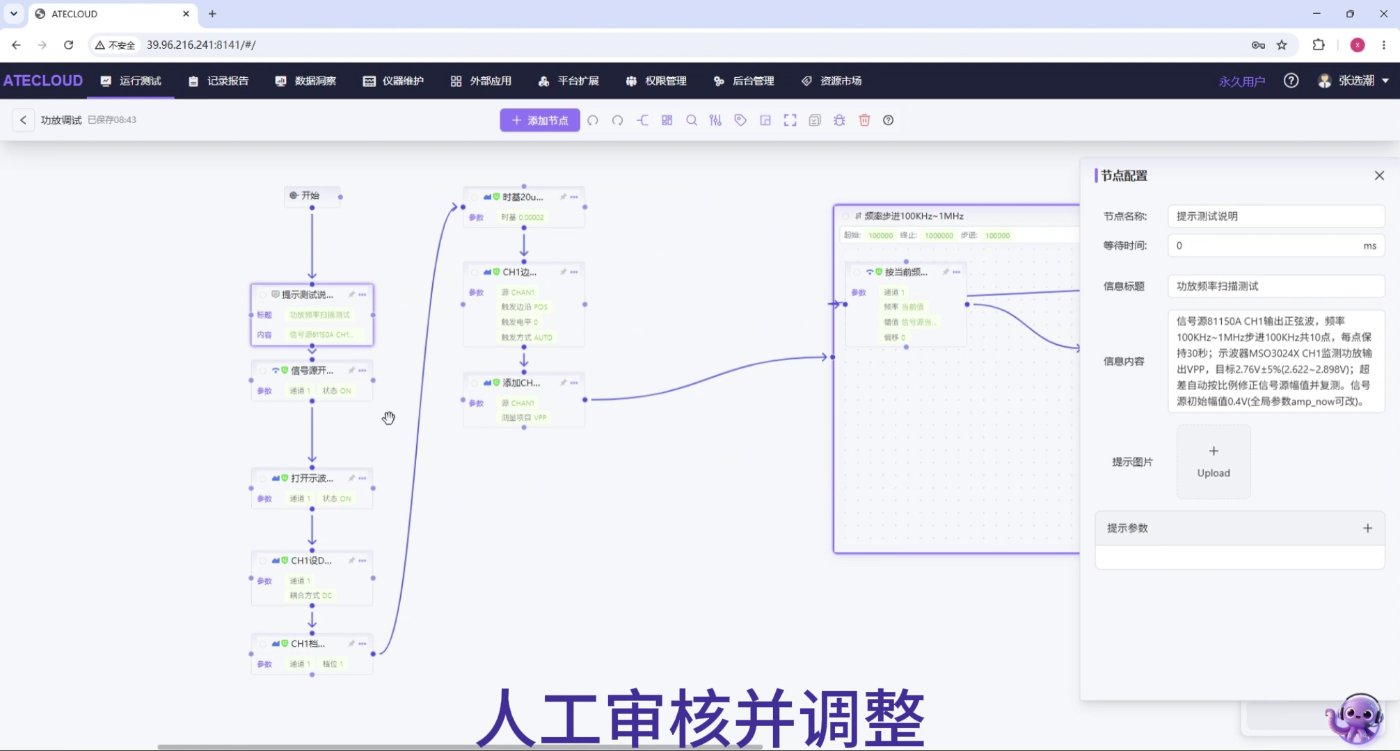

人工审核节点配置

重点审核项：

审核点	检查内容
仪器通道	激励/采集通道接法与实际接线一致
判定阈值	上下限与工艺文件一致（本例 2.622V / 2.898V）
循环与退出	频率范围、步进、最大循环次数
提示信息	测试说明、故障提示文案是否清晰

步骤 7：保存流程

审核无误后保存流程，版本更新生效。至此，一个原本需要几十分钟手工搭建的扫描测试流程，从描述到落地只花了几分钟——这就是「通过 MCP 打通 AI 之后，又好用 100 倍」的直观体现。

完整操作视频

▶ AI 构建测试流程完整演示（功放频率扫描）
