在项目维护或方案维护中打开一个测试项目（或方案），进入【测试图】页面，即可看到以流程图方式编排的测试流程。测试图由画布、顶部工具栏和右侧节点配置面板组成。

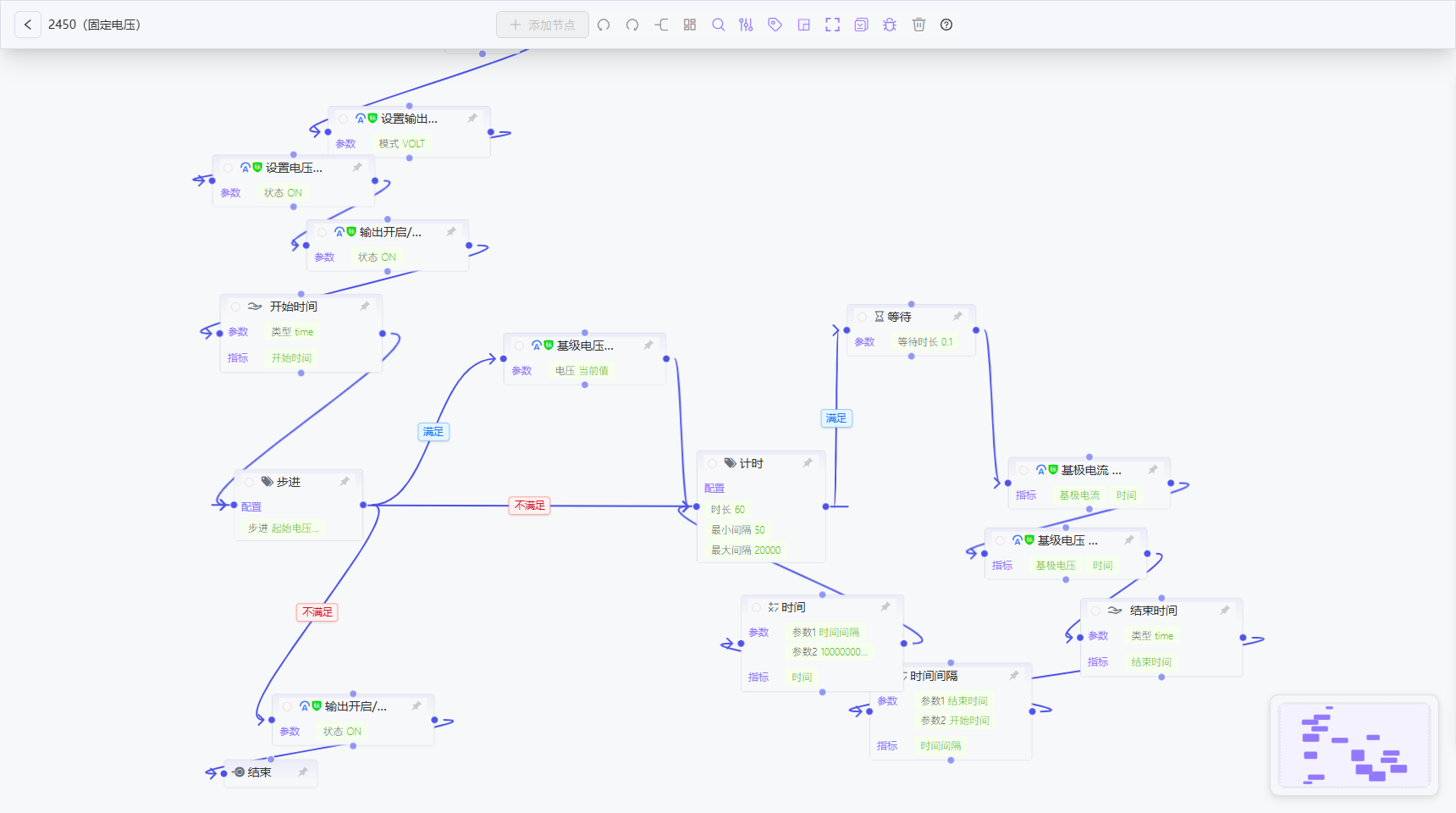

图2-4-5-1 测试图介绍（项目：2450（固定电压））
工具栏
画布顶部工具栏从左到右依次为：
：返回，退出测试图返回上一页；
：撤销，快捷键 CTRL+Z，撤销本次配置；
：恢复，快捷键 CTRL+SHIFT+Z，恢复撤销的配置；
：连线样式，支持弧线/直线两种样式；
：整理布局，自动改变画布中所有节点位置，从左到右依次连接；
：搜索，根据节点名称关键字搜索画布中的节点；
：全局参数，点击后可配置全局参数；
：测试条件，不同测试条件会导致测试数据的不同，在此可以统一配置测试条件后应用到节点中，后期数据分析可用；
：小地图开关，在画布右下角显示/隐藏整体缩略导航；
：全屏，画布全屏显示；
：生成新版本，查看已发布的项目，可点击此按钮基于当前版本发布一个新版本；
：调试，点击后可在此页面直接使用工位进行调试，调试模式下可以查看节点下发的指令与指标值；
：清空测试图；

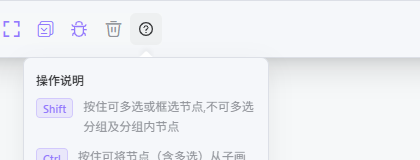

：操作说明，查看画布快捷键与操作提示。
添加节点
点击工具栏【添加节点】按钮，可在画布中添加仪器指令、等待、循环、计算、条件、信息提示等节点。项目节点（仪器指令节点）从左侧节点面板拖入画布后，通过连线确定执行顺序。
项目节点
项目节点即仪器指令节点，一个项目节点对应一条（或一组）仪器指令。节点名称左侧图标为标准指令标识，只有标准指令才可以做仪器替换。

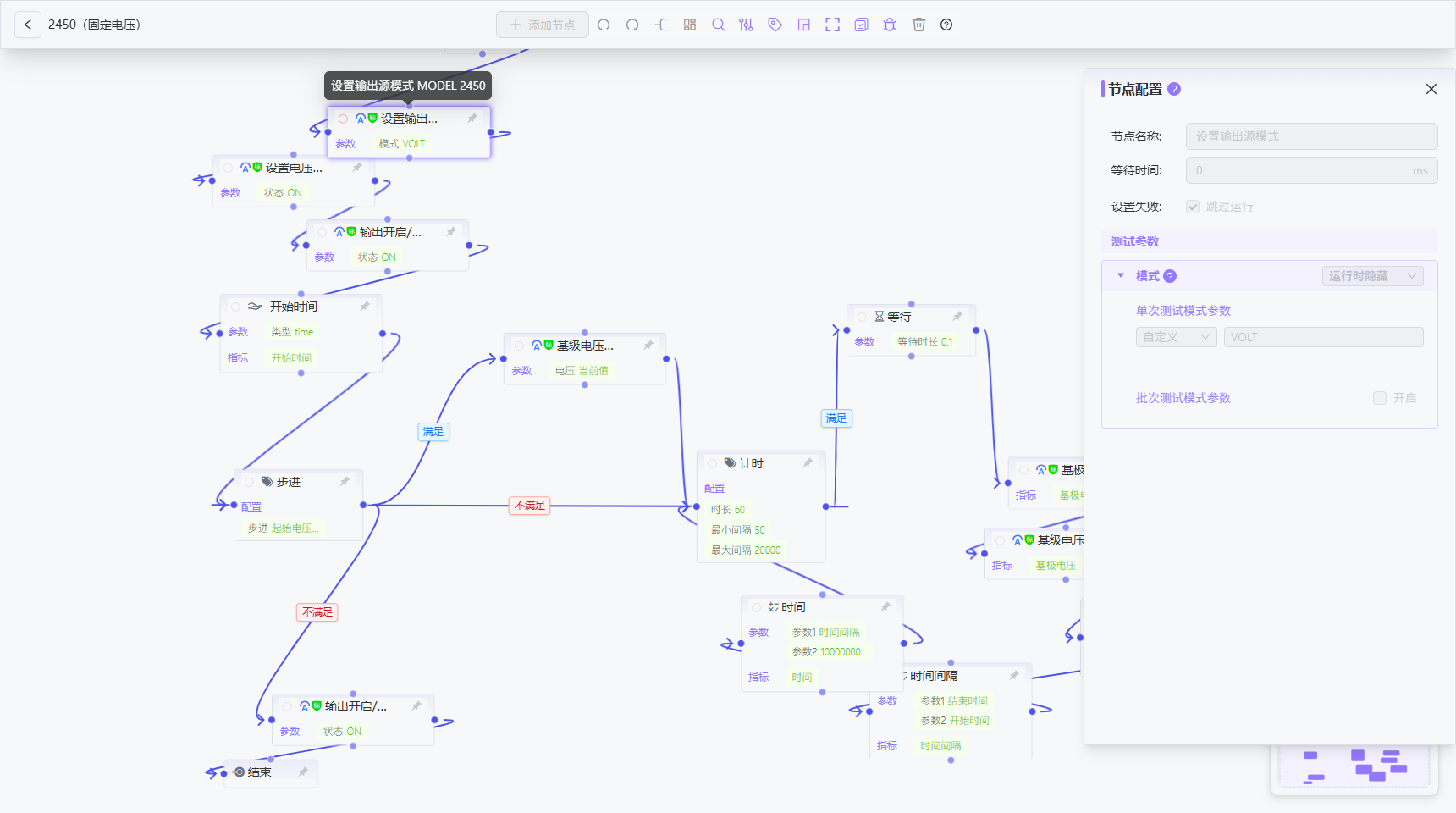

通过配置不同指令节点，来完成配置一个测试项目。点击节点后，右侧节点配置面板会显示该节点的属性，配置内容包括测试参数、测试指标等。配置完毕会自动保存数据。如图2-4-5-2所示。
图2-4-5-2 项目节点图中设备节点
等待节点
等待节点就是等待时间，即等待多长时间后再执行后面的操作（等待时长可进行自定义、全局参数或节点参数进行设置，单位：s）。如图2-4-5-3所示。
当前版本中节点配置增加【等待时间】的属性配置，同样表示执行完毕该节点后等待一段时间再执行下一个节点。推荐使用节点自带【等待时间】进行配置。

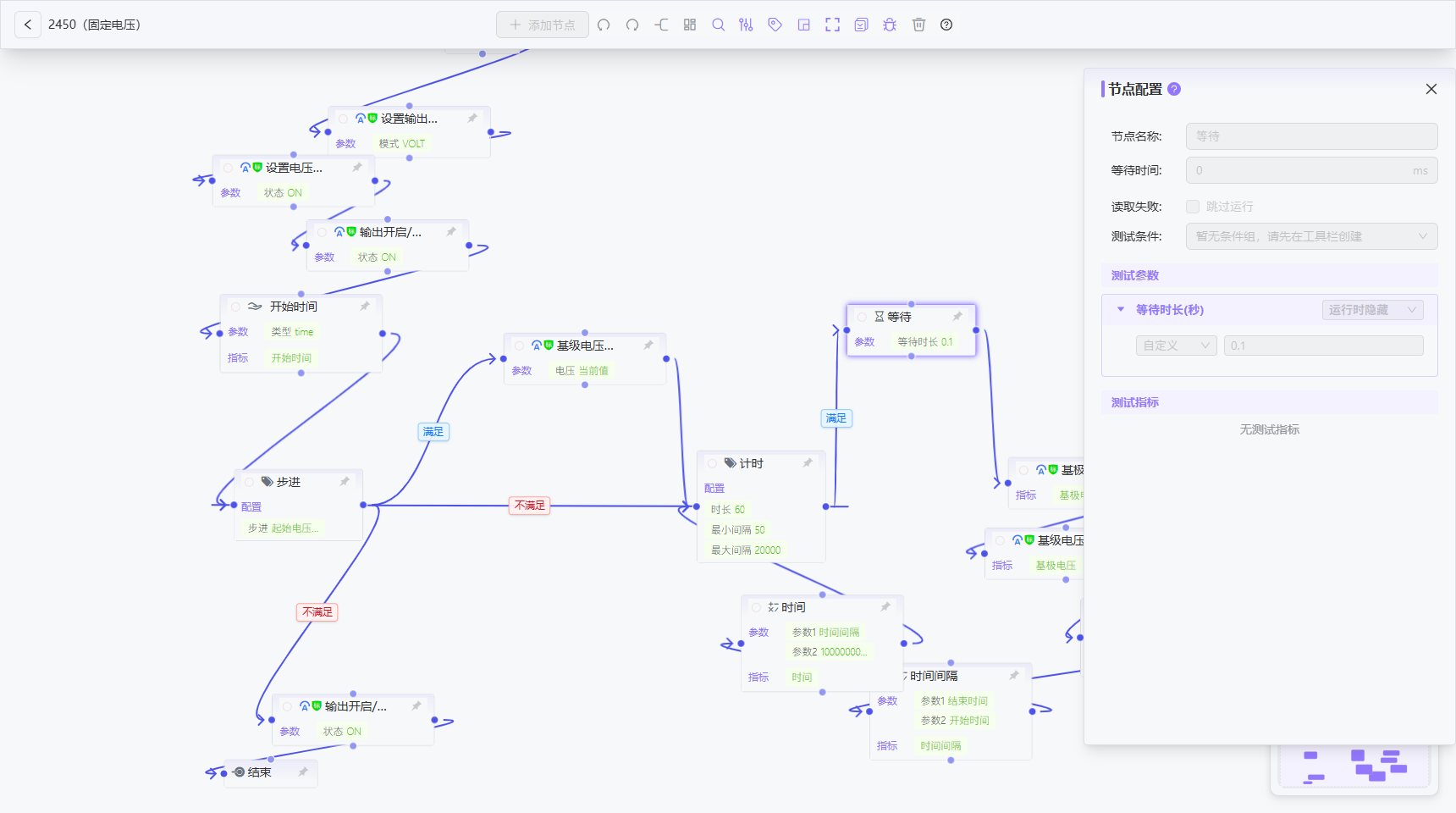

图2-4-5-3 等待节点
循环节点
循环节点中分为计时、计数、遍历、步进节点，在循环节点的子画布中可配置，同时循环节点支持整理布局、循环替换、解散循环这些功能，如图2-4-5-4所示。
当满足某些条件想要提前退出循环执行下一个节点时可配合使用【退出循环】节点。
- 计时节点：即在限定时间内，重复执行循环内的指令（节点配置可设置计时运行时长，单位：ms；最小间隔时间，单位：ms；最大间隔时间：ms）。
- 计数节点：即循环节点内的指令，重复执行多少次（节点配置可设置计数运行次数；最小间隔时间，单位：ms；最大间隔时间：ms）。
- 遍历节点：即在给定数组中，对数组中的每个元素进行一次循环执行（可在遍历数组参数中，输入给定数组，数组间以逗号相隔开，例如：1,2,3,4；间隔时间，单位：ms；）。
- 步进节点：采用步进方式可设置多个值，再循环节点中可进行遍历循环；

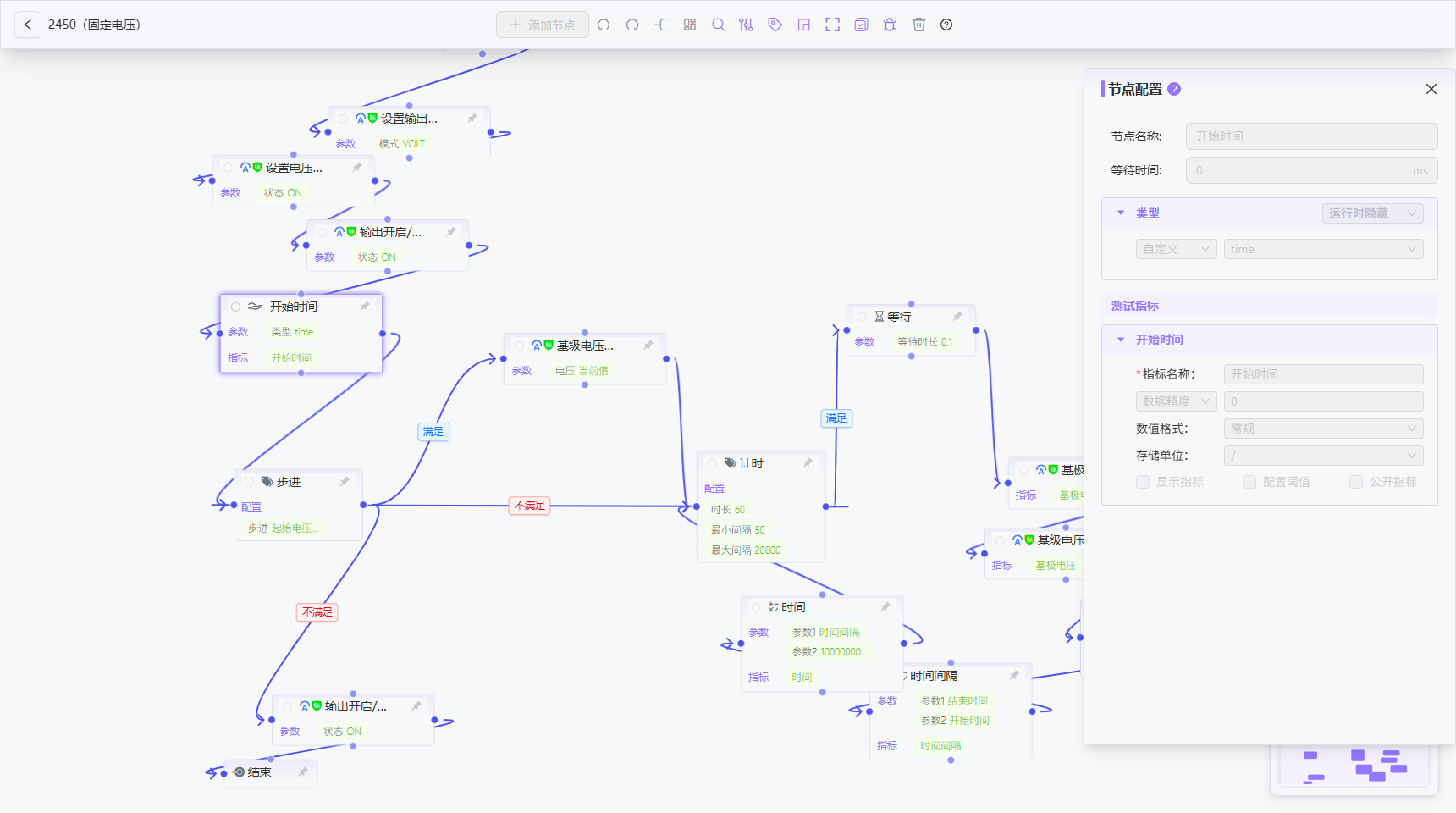

图2-4-5-4 计时节点

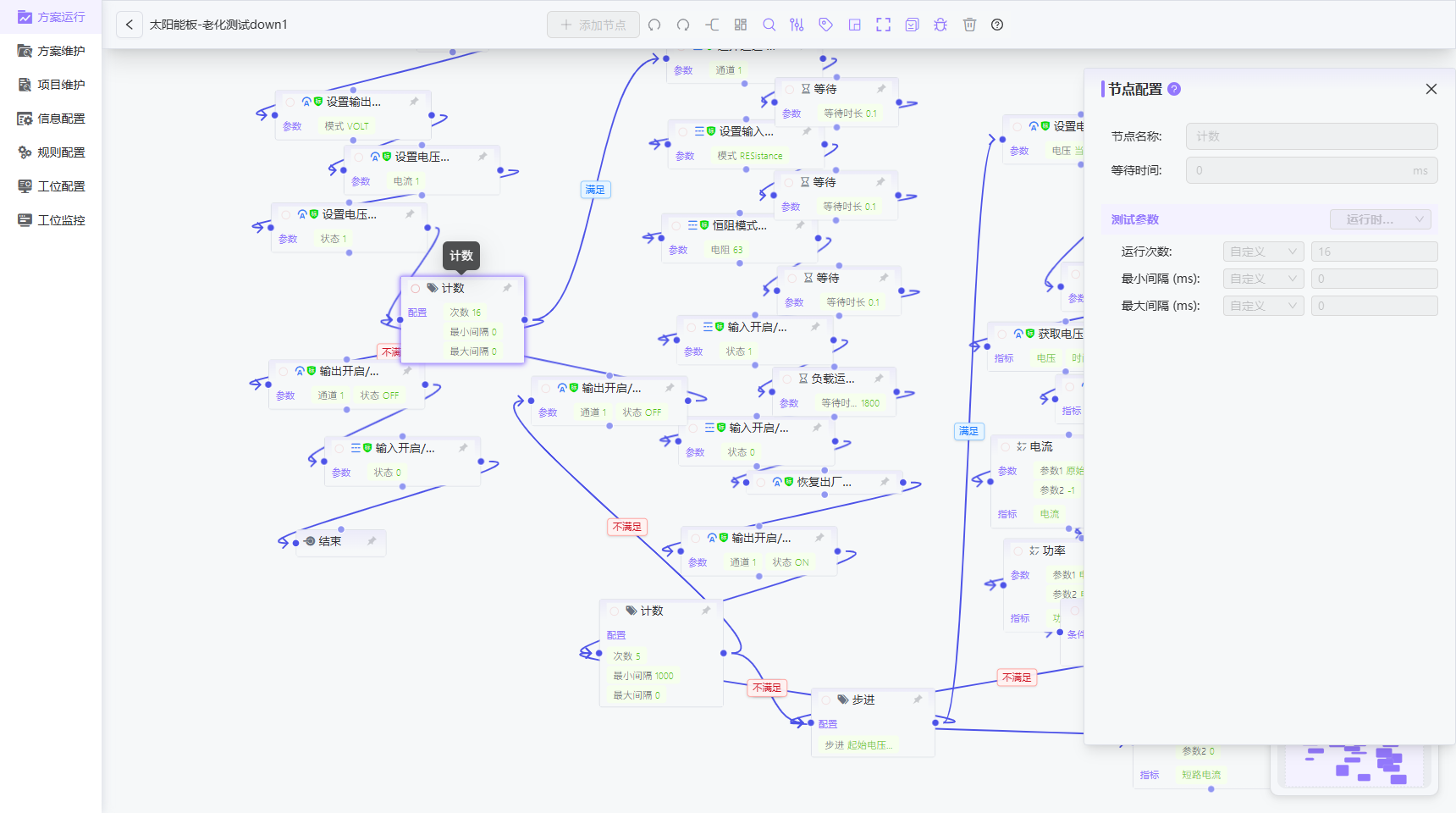

图2-4-5-4-2 计数节点
计算节点

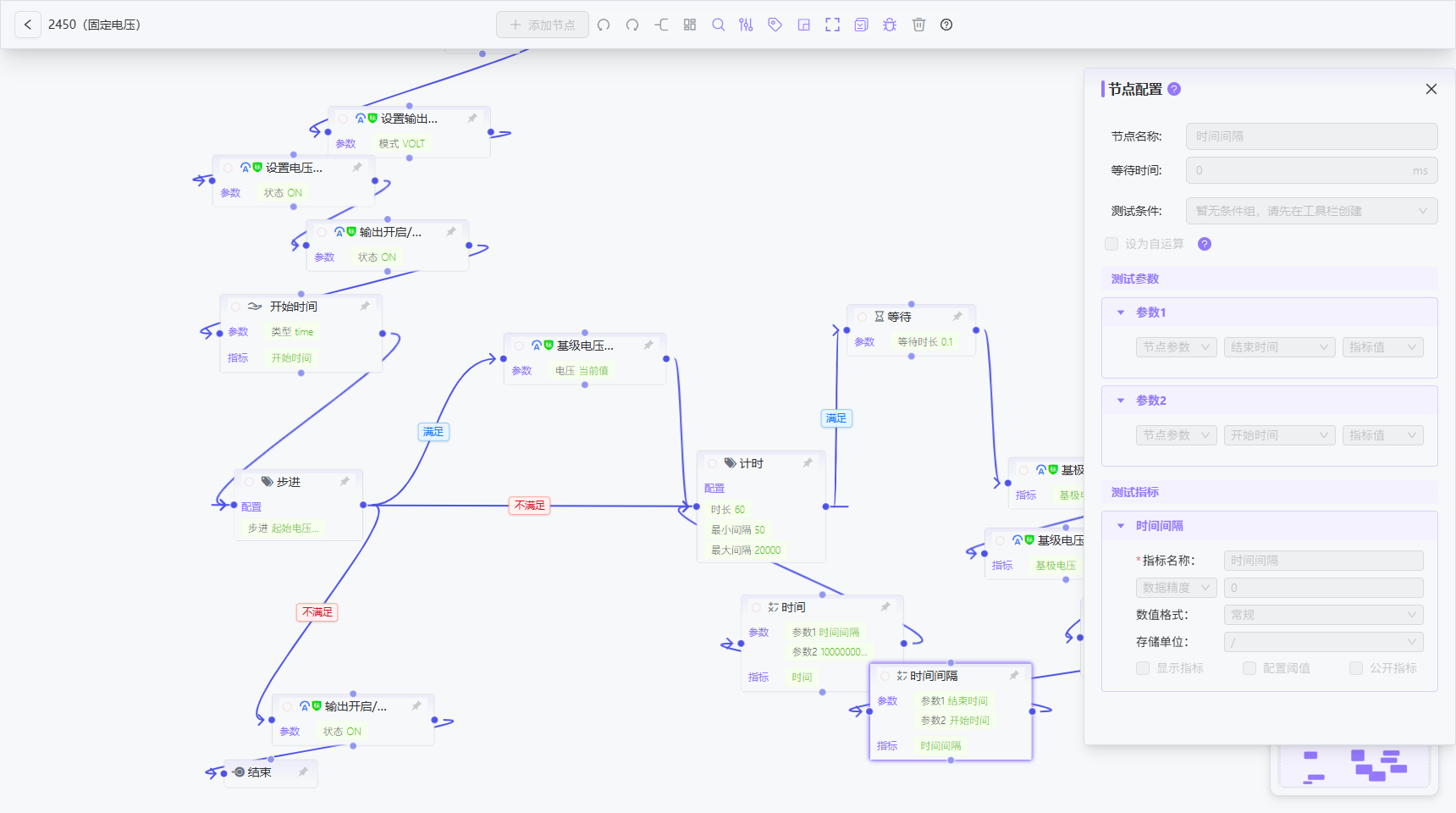

计算节点即就是可以通过对节点变量或者全局变量进行计算，用户也可以自定义数据，可进行加法、减法、乘法、除法、平均值、最大值、最小值、绝对值。（计算节点结果也可以当作节点变量来使用）如图2-4-5-5 所示。
图2-4-5-5 计算节点
条件节点

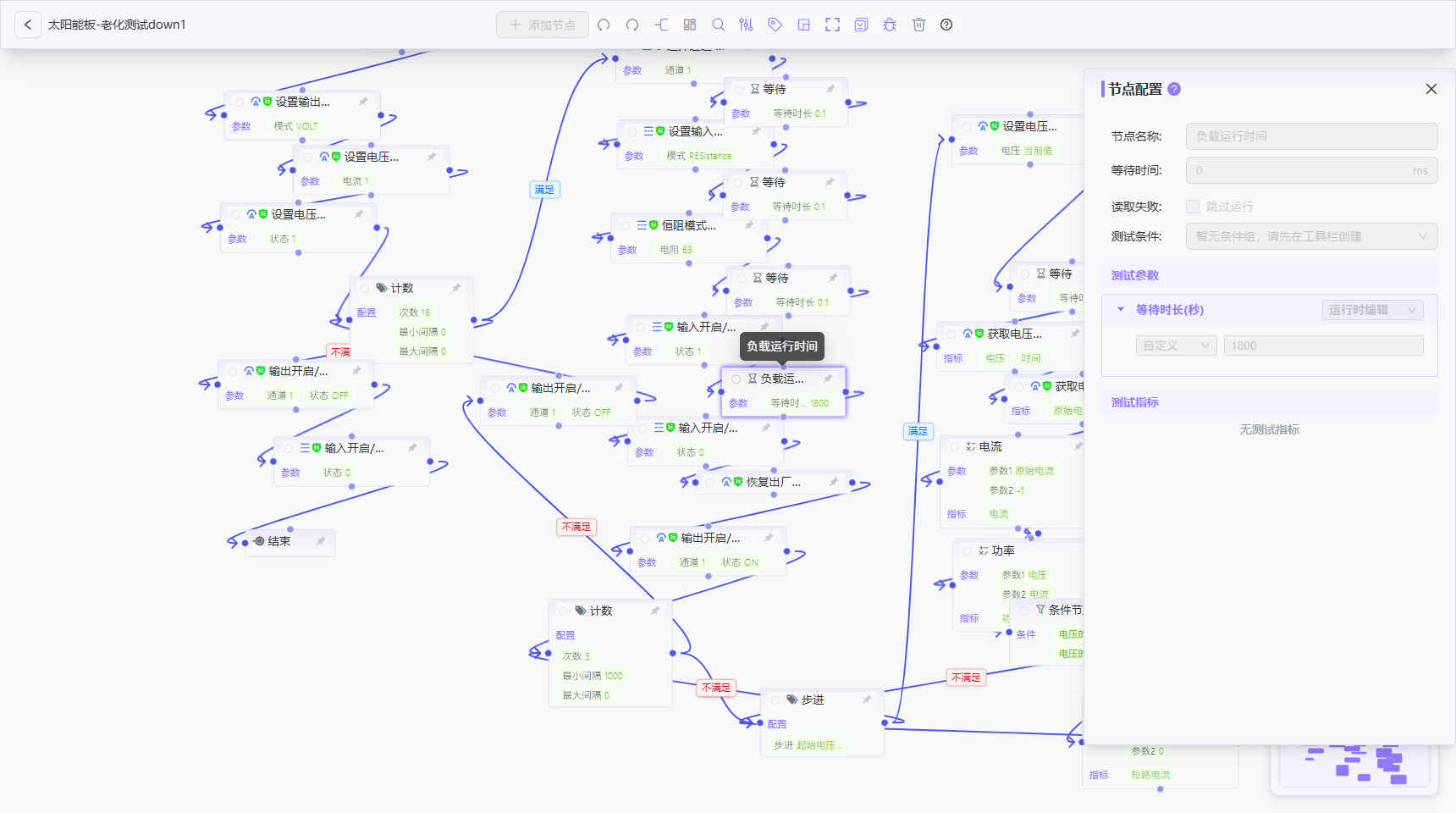

条件节点即为进行条件判断，满足条件或不满足进行后续操作。当前版本的条件节点支持更多、更复杂的条件组合，并且节点可以有多个满足条件后的输出分支，如图2-4-5-6 。
图2-4-5-6 条件节点
信息提示节点

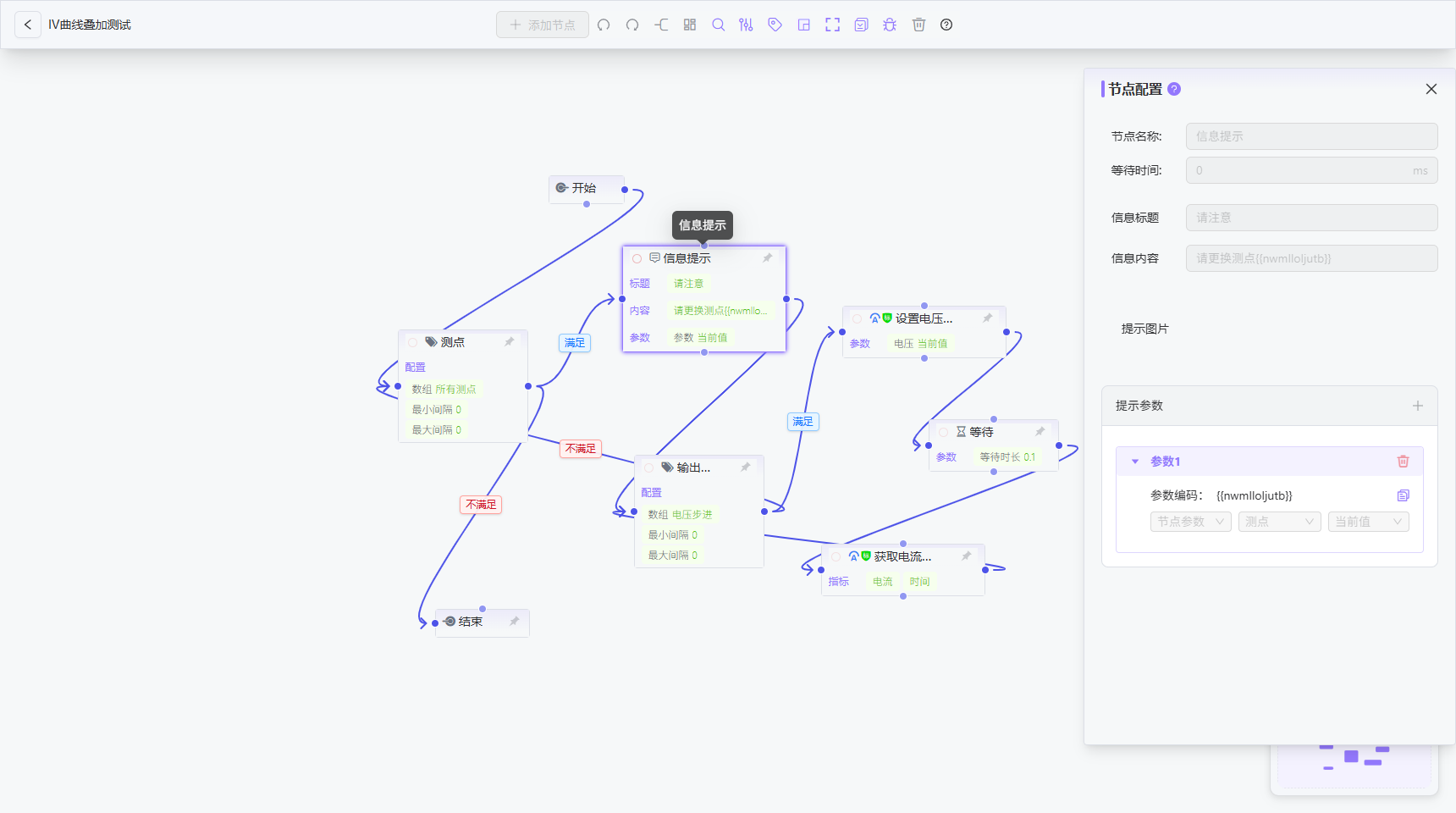

即就是在测试过程中页面上弹出的信息提示内容，并且会暂停本次实验，如要继续，可以点击恢复实验来继续完成本次实验，可以赋值提示参数的编码，粘贴至信息内容，即可在运行测试弹出信息提示时在内容中显示该参数的值。如图2-4-5-8
图2-4-5-8 信息提示
事件节点
事件节点即就是在主测试流程之外，创建的一个独立流程，该流程可单独运行，不与开始、结束进行连接。
事件节点只有在方案维护中可用。下图所示为方案【DC-DC电源模块测试系统】中的事件节点，右侧面板可配置事件的触发方式（自定义/触发器）。
图2-4-5-9 事件节点
方案测试图

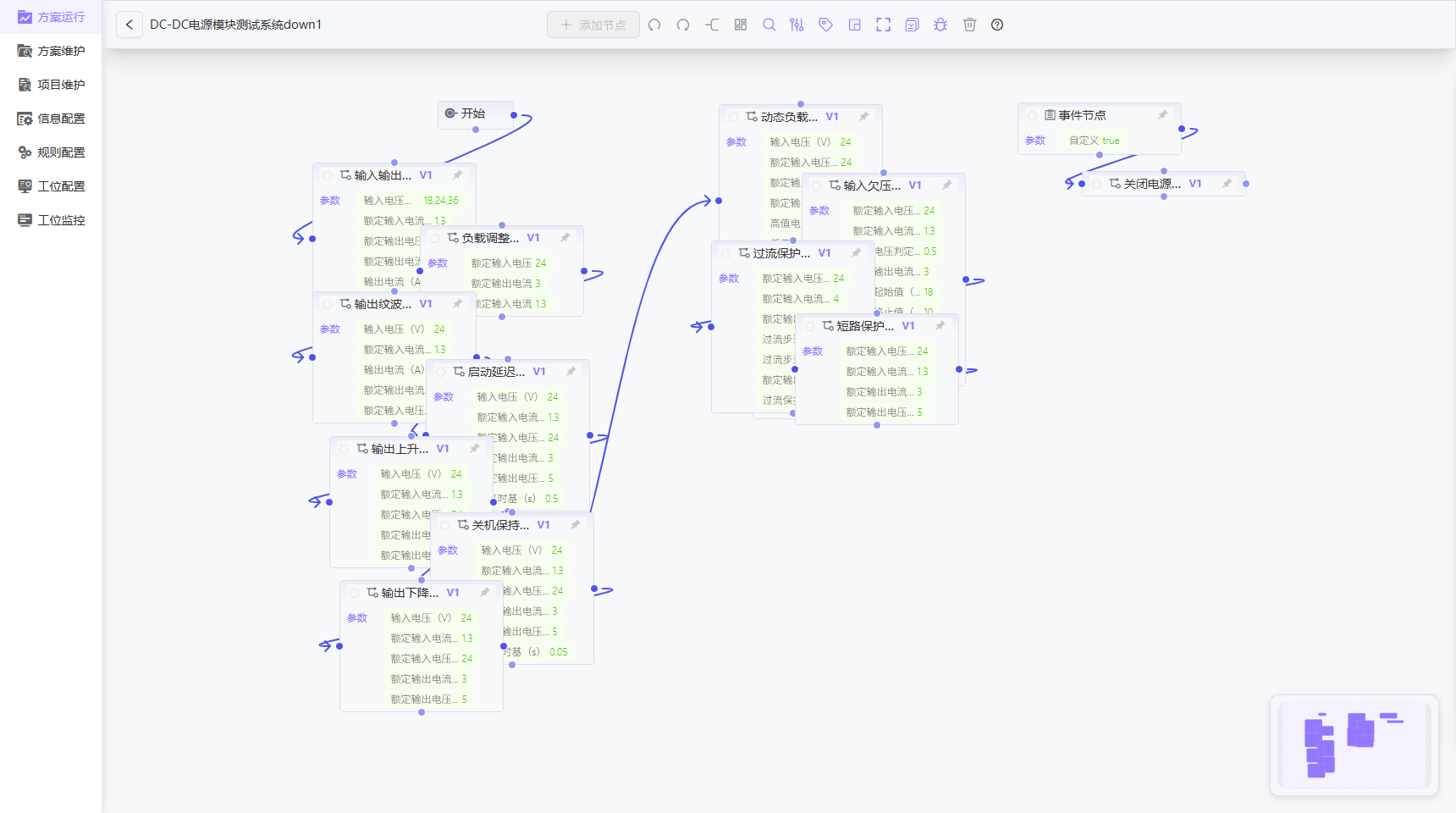

方案（方案维护）的测试图以项目节点为单位编排：每个项目节点引用一个测试项目，并显示该项目各项指标的期望值；事件节点独立于主流程运行。下图即方案【DC-DC电源模块测试系统】的完整测试图。
图2-4-5-10 方案测试图
全局参数
设定全局参数值，在当前项目或当前方案中可以作为其他节点的参数使用。如图2-4-5-12所示。
图2-4-5-12 全局参数
复杂项目示例

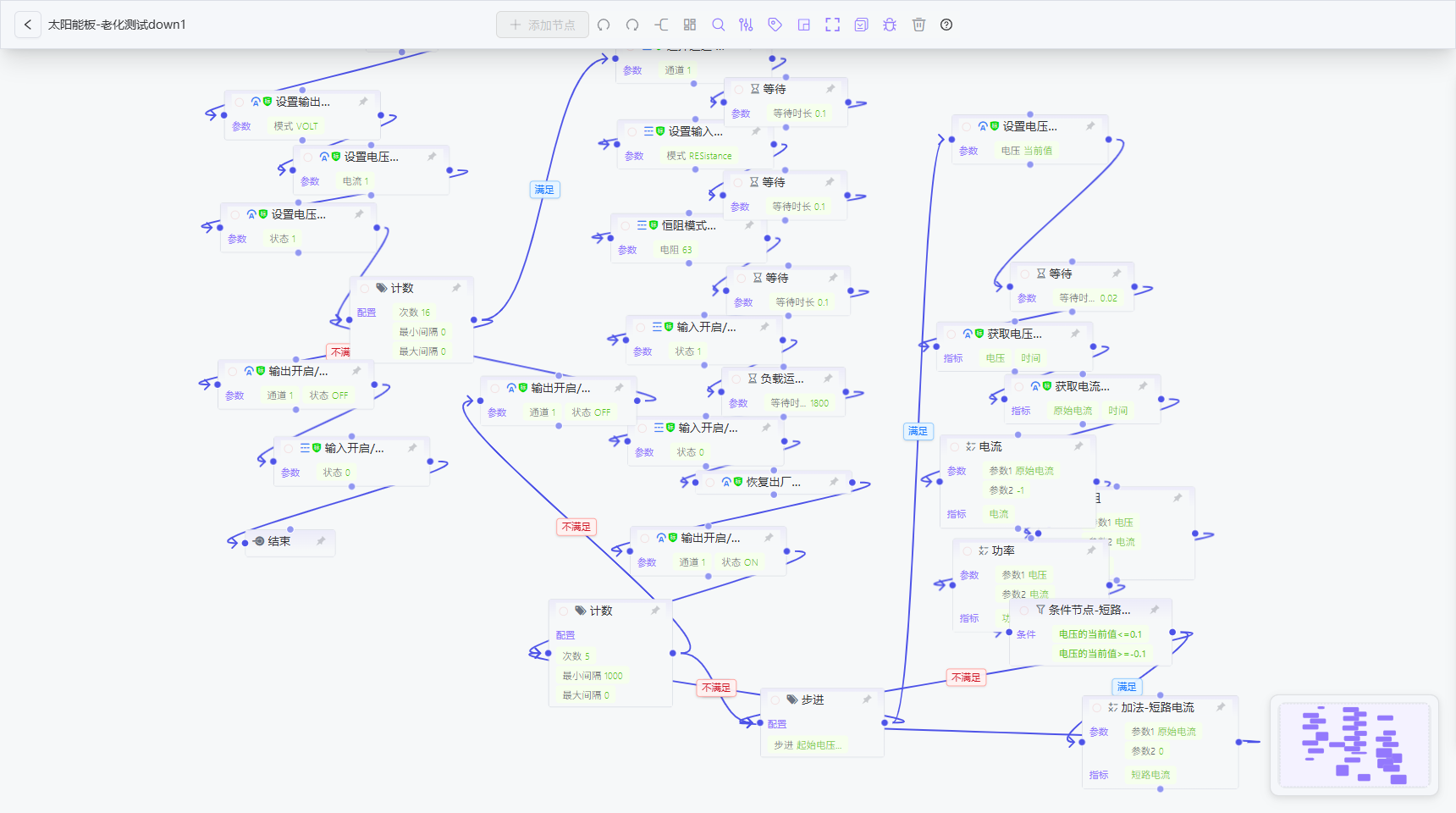

下图为一个较复杂测试项目（太阳能板老化测试）的完整测试图，其中综合使用了仪器指令节点、等待节点、计数/步进循环节点、计算节点与条件节点。
图2-4-5-13 复杂项目测试图示例

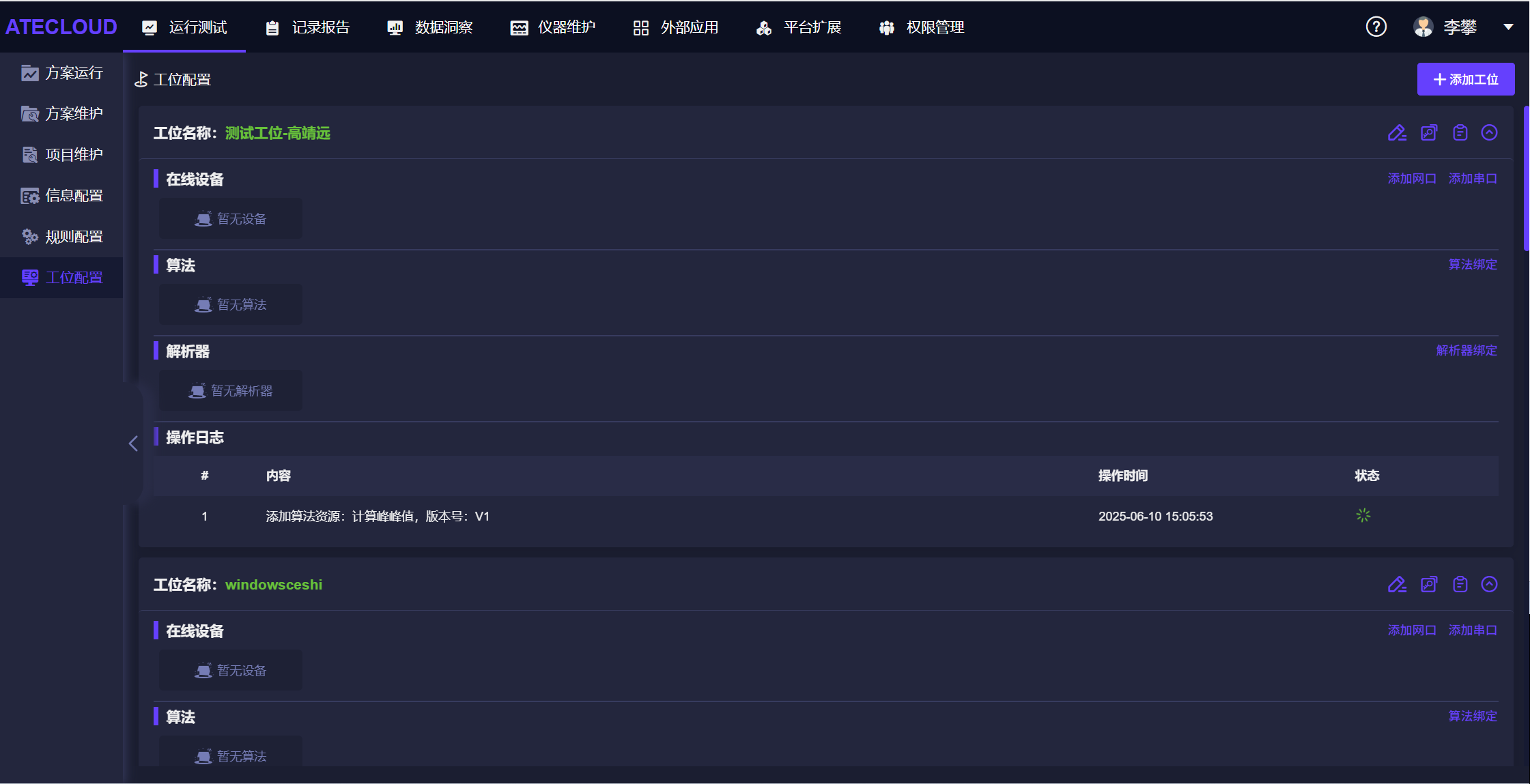

工位配置
该模块是对工位信息的维护，添加工位，编辑工位，工位秘钥、日志在此查看，该工位的状态、在线仪器、算法、解析器实时显示。
工位维护
维护工位：
点击【添加工位】输入工位名称，备注信息保存，点击【编辑工位图标】，修改工位信息。
